计时记分ECT-CB15系统介绍











    ECT-CB15计时记分体育场馆比赛控制系统，北京易彩通科技有限责任公司开发的一套专业级计时记分系统。长期以来，公司积极参与我国民族体育LED显示系统的建设，

ECT-CB15是一套全新的，低成本，高效率，标准化接口，使用及方便的体育场馆计时记分系统。总结了原系统在比赛应用中的不足，在国家体委信息中心的支持下，由国家体委多名国家级，国际级裁判员的光临指导， 由公司拥有的一支长期从事LED控制系统研发的高素质的队伍，（具有丰富的嵌入式系统、单片机系统，视频系统、通信系统、网络系统 专业知识和技能）共同设计的新一代计时记分控制器ECT-CB15。

公司追求卓越的产品质量，并以人格化的服务将产品奉献给社会。“ 以产品质量和产品应用为本”的经营理念使客户与我公司都受益非浅。从工程咨询，到安装、运行，优秀的工程师都会给客户全面、细致的指导。公司承诺“产品终身维护”，是以强大的技术力量和强烈的责任心为保证。





   ECT-CB15计时记分系统简介



 ECT-CB15体育馆计时记分设备是用于各类室内、室外体育比赛场馆所举办 的各种球类比赛、信息发布，中使用的系列便携式“计时记分系统”。 通过比赛指定裁判或指定工作人员的现场操作，控制比赛节奏和统计比赛数据，并通过现场显示系统将所操作的结果自动显示出来，同时通过后台计算机完成部分数据的统计

●适应体育场馆智能化、规模化的需求；

●体育比赛专业性、趣味性、观赏性的需求；

●提高比赛质量，提高工作效率，提升场馆形象；

● 设备体积精巧、功能强大、操作简便、数据安全稳定准确；

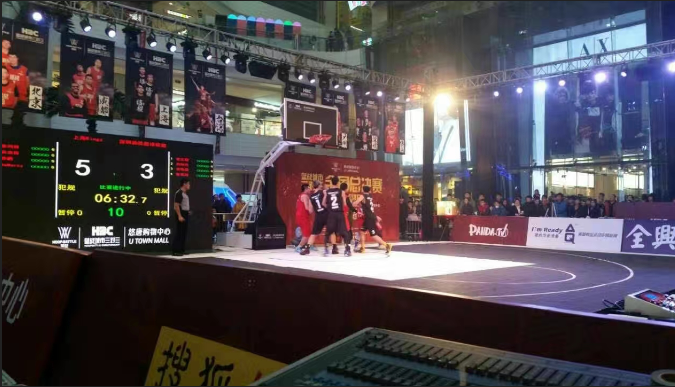

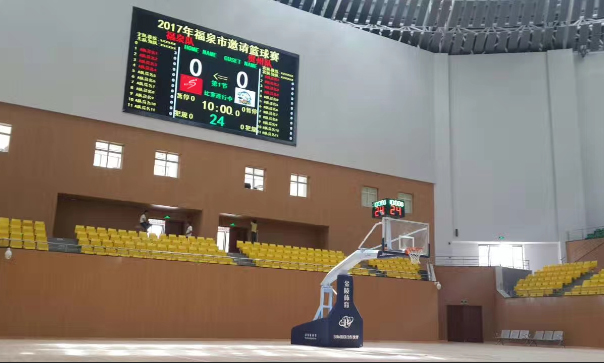

ECT-CB15体育馆计时记分设备支持多种对抗类比赛项目，包括足、篮、排、手、乒、羽、网、水、冰等多种球类比赛，同时具有支持多场地比赛联网操作的功能。ECT-CB15体育馆计时记分系统是目前国内唯一可全面支持电视转播功能的计时记分系统，在比赛中可实现全方位的比赛数据（比分、局比分、犯规、暂停、换人、换局、换发、个人得分、个人犯规、比赛时间、24秒计时等以及去掉最高分最低分等比赛需求）的实时传输。









1: ECT-CB15技术亮点：

★ECT-CB15产品的最大技术亮点就是网络广播功能，它采用了美国最先进 32位Cortex-M3 网络处理单片机芯片，可方便地把比赛过程中的所有数据在局域网内进行广播，(可采用有线或无线wi-fi )并支持多点广播，这样在体育馆内的所有电脑，所有比赛显示设备都可以用有线或无线的方式接收到比赛数据，包括电视转播车、led显示屏、仲裁电脑、数码计分牌、换人牌，进攻指示器，犯规器、24秒牌，计时牌等等，这些设备都可自动完成数据的更新，不需要人工输入数据。并且显示设备可任意括充，以适应各种比赛需求。

        特点

1：场馆 比赛信息的智能发布。

2：比赛信息的标准化，使比赛信息可高速，有效，统一发布

3：比赛信息显示设备的标准化，统一化。

4：规范各体育场馆的合理建设、体育比赛设备的合理化采购

5：可方便地与比赛中的技术统计有机的结合。





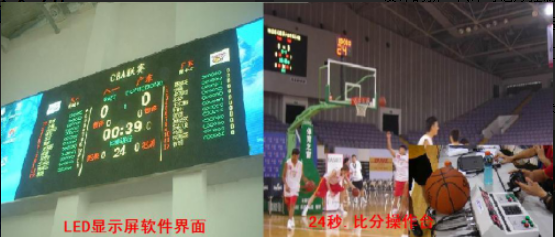

     说明：一台或多台ECT-CB15设备，将比赛数据通过以太网控制器（HUB）将比赛数据以广播的形式发送到网络中，与网络连接的所有显示设备都可接收到比赛数据（比赛数据以标准化的方式提供给用户，或其他显示设备的制造商，方便其他显示设备的接入），在以各种方式显示出来，显示设备可多种多样（如 数码显示牌、电脑、移动式换人牌、进攻指示器、等等）。

综上所述ECT-CB15设备，是一套规范体育馆比赛数据发布的一套完美的比赛系统，通过它的应用，可以使各个体育馆的所有比赛设备兼容，便于维护，升级。转播车、显示屏方便的与场馆系统相连。同时降低了体育馆硬件设备的维护成本。

2:ECT-CB15主机控制台参数



能满 篮球、足球、排球、乒乓球、羽毛球比赛的需要,能连接场馆LED大屏幕，实时控制显示；提供多路通讯输出，可将比赛数据传输给成绩处理系统、信息发布系统、赛事综合管理系统以及电视转播系统。通讯接口：串口头；232、485、网口、无线：（1）通讯屏端口：连接专业比赛通讯显示屏（专业场馆通讯型计时记分显示牌）端口， 具有远程功能（2）扩展端口：连接扩展设备专用接口

（3）时间控制端口：连接时间、24秒控制盒的专用端口（4）视频屏端口：连接各种视频显示屏和电视转播的接口，具有远程功能（5）24秒显示牌端口：可连接专业篮球比赛24秒显示牌，具有远程功能（6）声音输出端口：用于到时声音输出的端口

3: ECT-CB15外观及配置



图1









外形尺寸: 长340mm 宽260mm 高90mm

重    量: 小于20kg

主机系统

主芯片：飓风C6芯片 和 Cortex-M3单片机;

显示系统:静态／扫描混合；

存储器：静态存储器；显示介质：液晶屏显示

分辨率：64*192

可视距离：〈10米；

可视角度：±85°

按键扫描：静态／扫描，每秒不低于200次触发

按键寿命：》10万次

工作频率：429.0012MHZ 、443.1324MHZ

接口波特率：19200BIT/S

语音通讯：无；

工作环境：-10°C - +50°C

扇热方式：自然冷却散热

I/O通讯接口：航空通讯头、标准网络接口、 WI-FI无线网络接口；

通讯方式：网口（局域网、直连）、串口（232）、485、WI-FI无线网络

电源接口：AC  INPUT：220V±15％  DC  OUTPUT：＋5V  2A；

通讯距离：串口（RS232)>70M RS485>2000M  网络》100M 无线》300M

控制方式：有线、无线

时钟芯片：误差小于1／1000秒；

通讯协议：EXDAT01及EXDTA02

    连接方式：电缆、航空头

4: ECT-CB15主要功能

1：计时记分系统，快速高效地接收发布比赛信息（网络广播）

2：计时记分系统灵活组网

3：适应多场地同时比赛，操作灵活方便

4：ECT-CB15适应打分类比赛

5：可采用无线联接，体育场馆无需布线

6：可方便地与拓展设备相连

7：可方便地与场馆内的任何电脑相连

8：可方便地与电视转播车相连

9：声音输出端口：用于到时声音输出的端口
