GPS时钟系统

时钟系统是商场、医院、剧场、政府机关、火车站、机场、体育场等公共场所重要的组成部分之一，其主要作用是提供准确的时间服务，同时也为计算机系统及其它相关设备提供标准的时间源。使各系统的时间集中同步，在整个时间系统中使用相同的授时标准。系统内每台计算机可自动准确校时；为场馆大厅或楼道位置的时钟提供准确的时间信息；办公室及其它控制室内的时钟可以为工作人员提供准确的时间信息。

     时钟系统能够向全部弱电子系统和计算机提供准确的时钟信号。GPS接收器接收标准的GPS时钟信号并将时间发送给母钟和NTP时间服务器，母钟为子钟供统一标准的时间基准，NTP时间服务器同步各计算机系统的时间。时钟系统的控制中心除向各子系统发送标准时钟信号，还可监测全楼所有时钟工作状态，控制所有时钟的运行。

时钟系统组成：时钟系统由GPS天线、GPS接收器、NTP服务器、时码分配器、母钟和子钟等组成。

 1 GPS接收器由主、副GPS接收器组成，系统控制器监测GPS接收模块的正常工作和通讯模块的工作状态，通过显示屏监控整个时间系统的良好运行。GPS接收器还可监测所有母钟、子钟的工作状态等情况。

 2 GPS接收器可实现对子钟的故障监控和亮度调节，可实现对子钟的6级亮度调节。

 3 GPS接收器确保NTP时间服务器得到良好，准确的GPS信号，NTP时间服务器为整个计算机系统提供授时信息。

 4 时钟系统母钟的时间信息由GPS接收器提供，通过时码分配器可连接多个母钟，母钟输出标准的时码到子钟。母钟具有多种输出接口，CANBUS、RS232/422、PLC、脉冲等多种格式的时间编码。

 5 整个系统具有良好的抗电磁干扰能力：由于公共场馆是高频、强磁等设备的集中地，因此时钟显示系统的主要设备必须满足此类环境下对于电磁兼容性能的要求，本时钟系统充分考虑电磁波对时钟系统的干扰，采用抗电磁、电气干扰的设备和电缆，并采取必要的防护措施，同时也保证时钟系统不对其它系统信号质量造成干扰和影响。

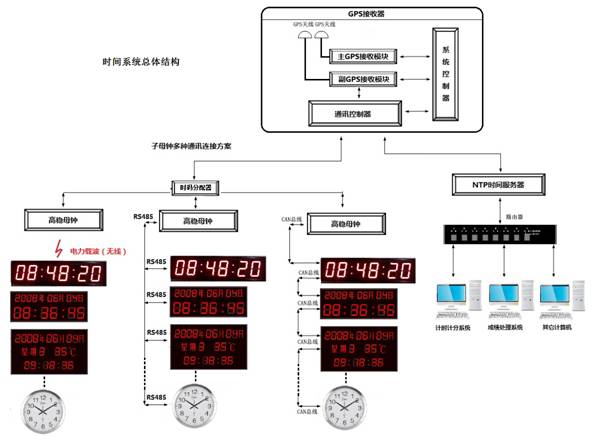

              时间系统总体结构

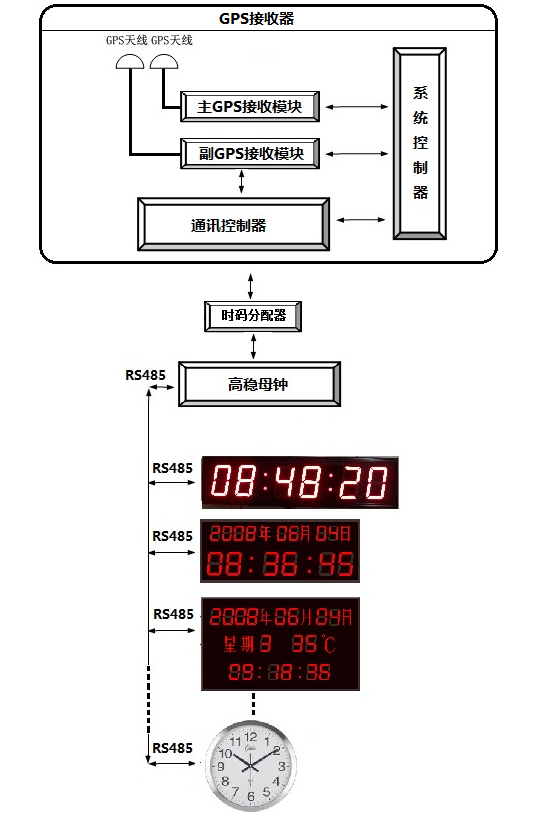

            子母钟通讯模式

    系统通过GPS接收器接收时间，接收器把接收到的标准时间送到NTP时间服务器和母钟，通过NTP时间服务器和母钟，把标准时钟信号通过通信方式送到系统内的各台联网计算机和子钟上。

         GPS接收器提供故障检测及后备支持，且具备替代母钟功能。

l 保证系统NTP时间服务器、母钟、电脑、子钟时间同步；

l NTP时间服务器输出

BCN,1路 L1,1575.42MHz

 网口：RJ-45,4路，10/100/1000M自适应以太网接口

 Console:RJ-45,1路，RS232电平，控制接口

TOD:DB-9 female,2路，RS232电平，时间、位置信息

1PPS:BNC,1路，精度30ns(RMS)

l 母钟可提供CANBUS、RS232/422、PLC、脉冲等多种格式的时间编码输出接口。

l 多规格、多型号子钟满足不同用途需要 ；

l 子钟没有授时信号时，自动切换守时时间；

l 自动校正显示时间及守时模块；

l 守时模块掉电后，守时10年；

l 系统可采用总线、自由拓扑、星型拓扑结构组网；
